TE Connectivity
1-87988-9
1-0087988-9
1-0087988-9
Leiterplattensteckverbinder
AMPMODU Mod I
Datenblätter
Datenblätter
Technische Daten
Technische Daten
Produktmerkmale
- PCB-Steckverbindermontagetyp:Buchse für die Leiterplattenmontage
- Anschluss von Steckverbinder & Kontakt an:Leiterplatte
- Serie:AMPMODU
- Nabe:Nein
- Aufgebrachter Druck:Standard
- Produkttyp:Steckverbinder
Konfigurationsmerkmale
- Stapelbar:Nein
- Montageausrichtung für Leiterplatte:Rechter Winkel
- Anzahl von Positionen:19
- Zeilenanzahl:1
Elektrische Kennwerte
- Isolierwiderstand(MO):5000
- Kontaktwiderstand(MO):12
Sonstige Eigenschaften
- Leiterplatten-Bohrungsform:Rund
Kontaktmerkmale
- Kontaktmaterial:Phosphorbronze
- Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte:Blattvergoldet
- Beschichtungsmaterial des Steckbereichs des Kontakts:Gold
- Beschichtungsdicke des Steckbereichs des Kontakts:.762µm[30µin]
- Kontakttyp:Stecksockel
- Contact Current Rating (Max)(A):5
- Beschichtungsdicke des Kontaktanschlussbereichs der Leiterplatte:1.27µm[50µin]
- Kontaktaufbau:Verbindungsmuffe
Klemmenmerkmale

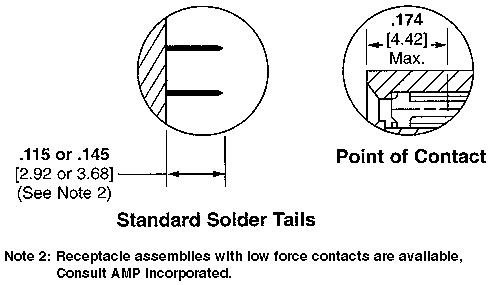

- Anschlussstiftlänge:3.68mm[.145in]
Montage und Anschlusstechnik
- Art der Leiterplattenmontage:Montagebohrung
- Arretierung für Leiterplattenmontage:Ohne
Gehäusemerkmale
- Centerline (Pitch):3.96mm[.156in]
- Gehäusefarbe:Schwarz
- Gehäusematerial:Vydyne M-344
Abmessungen
- Leiterplattendicke (empfohlen):1.4 – 2.62mm[.055 – .103in]
- Höhe:7.62mm[.3in]
- Restlänge:3.683mm[.145in]
Verwendungsbedingungen
- Betriebstemperaturbereich(°C):-65 – 105
Betrieb/Anwendung
- Satzverarbeitungsfunktion:Keine
- Hub- und Schwenkabdeckung:Ohne
Industriestandards
- UL-Brandschutzklasse:UL 94V-2
- Zugelassene Standards:CSA LR16455, UL E28476
Verpackungsmerkmale
- Verpackungsmethode:Rohr
- Verpackungsmenge:30
Zubehör
Zubehör
Keine Details verfügbar.
