5569262-1 - TE Connectivity
TE Connectivity
5569262-1
0-5569262-1
0-5569262-1
Modular Jacks und Plugs
Modular jacks
8/8 geschirmt ,2 x 4
8/8 geschirmt ,2 x 4
Datenblätter
Datenblätter
Technische Daten
Technische Daten
Produktmerkmale
- Modular Jack & Plug Schnittstellentyp:RJ45
- Modular Jacks & Plugs Produkte:Jacks & Plugs in RJ-Ausführung
- Steckverbinder Typ:Klinke
- Erdungsoptionen:Leiterplatten- und Schalttafelmasse
- Anschluss von Steckverbinder & Kontakt an:Leiterplatte
- Steckverbinder- und Komponententyp:Steckverbinder
Konfigurationsmerkmale
- Kodiert:Nein
- Anschlusskonfiguration:Mehrfachanschlüsse
- Anschlussmatrixkonfiguration:2 x 4
- Kontaktdichte des Steckverbinders:Standard
- Mehrfachanschlusskonfiguration:Zweireihig
- Statusanzeige:Keine
- Anzahl von Positionen:8
- Anzahl der bestückten Positionen:8
- Montageausrichtung für Leiterplatte:Rechter Winkel
- Anzahl der Leiterplatten-Masse-Flachkontakte:6
Sonstige Eigenschaften
- Abschirmungsmaterial:Kupferlegierung
- Material der Abschirmbeschichtung:Zinn über Nickel
- Klinkenausrichtung für Modular Jack:Standard – Klinke unten
- Profil:Niedrig
- Beschichtungsmaterial des Erdungsstreifens:Verzinntes Kupfer
Kontaktmerkmale
- Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte:Zinn
- Unterbeschichtungsmaterial des Kontakts:Nickel
- Contact Current Rating (Max)(A):.2, 1.5
- Beschichtungsmaterial des Steckbereichs des Kontakts:Gold
- Kontaktmaterial:Phosphorbronze
- Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts:1.27µm[50µin]
- Produkttyp des Steckverbinders:Steckverbindersatz
Klemmenmerkmale
- Verbindungsmethode für Leiterplatte:Durchsteckmontage - Löten
Montage und Anschlusstechnik

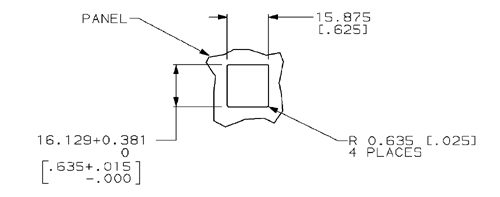

- Panelmontagevorrichtung:Ohne
- Art der Steckverbindermontage:Leiterplattenmontage, Panel
Gehäusemerkmale
- Eingangsposition:Seitlich
- Centerline (Pitch):1.02mm[.04in]
- Gehäusefarbe:Schwarz
- Gehäusematerial:PCT-Polyester
Abmessungen
- Leiterplattendicke (empfohlen):1.57mm[.062in]
- Leiterplatten-Restlänge:3.56mm[.14in]
- Steckverbinderhöhe:25.27mm[.995in]
Verwendungsbedingungen
- Betriebstemperaturbereich:-40 – 85°C[-40 – 185°F]
Betrieb/Anwendung
- Geschirmt:Ja
- Circuit Application:Signal
Industriestandards
- UL-Brandschutzklasse:UL 94V-0
- Leistungskategorie:Cat 5
Verpackungsmerkmale
- Verpackungsmenge:10
- Verpackungsmethode:Tray
Zubehör
Zubehör
Keine Details verfügbar.
